Изготовление сварочного стола D16 1000×1000 мм для ООО «ВСО УРАЛ» от Стальград

Изготовление сварочного стола D16 по индивидуальному чертежу для ООО «ВСО УРАЛ»

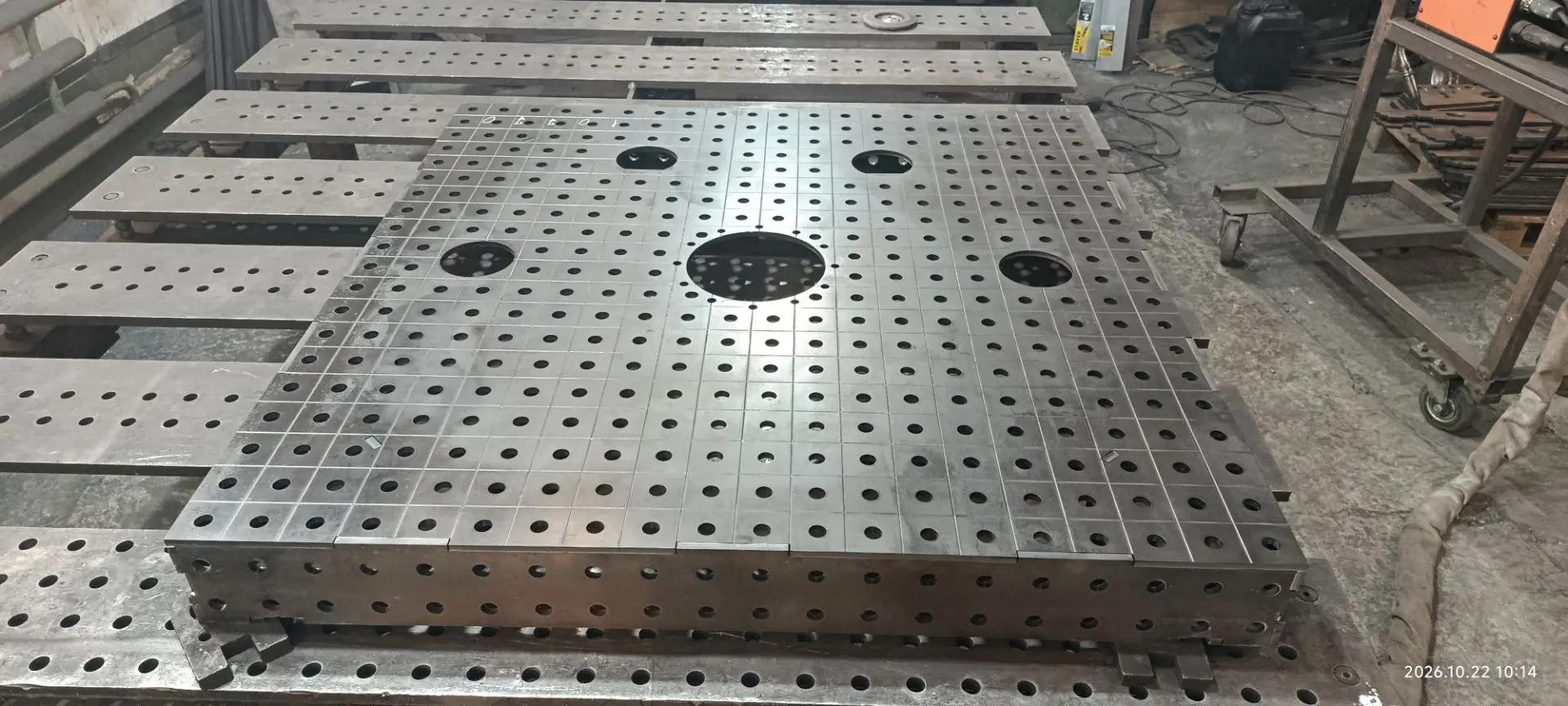

Компания «НПО СтальГрад» изготовила нестандартный сварочный стол D16 размером 1000×1000 мм для ООО «ВСО УРАЛ». Изделие выполнено по согласованным техническим требованиям для последующей установки в составе производственного стенда.

Задача заказчика

Заказчику требовалась металлическая рабочая поверхность с системой крепёжных отверстий D16 и дополнительными технологическими вырезами. Стол должен был устанавливаться на собственную опорную конструкцию предприятия, поэтому изготовление стандартных ножек не предусматривалось.

Особое внимание уделялось точному расположению отверстий, геометрии рабочей поверхности и соответствию согласованной конструкторской документации.

Особенности конструкции

• Размер рабочей поверхности: 1000×1000 мм.
• Толщина столешницы: 8 мм.
• Высота корпуса: 100 мм.
• Система отверстий: D16, шаг 50×50 мм.
• Центральное отверстие: Ø176 мм.
• Дополнительные крупные отверстия: 4 отверстия Ø90 мм.
• Дополнительная обработка: 12 отверстий Ø11 мм по уточнённому техническому заданию.
• Исполнение: без ножек и регулируемых опор.
• Конструктивная особенность: отсутствие нижних рёбер жёсткости.

Индивидуальная механическая обработка

Изготовление выполнялось по чертежу 21.01.007 «Основание стенда» с учётом согласованных изменений заказчика.

В процессе подготовки производства специалисты СтальГрад согласовали расположение технологических отверстий, особенности крепления к опорной конструкции и дополнительные требования к механической обработке.

Также была подготовлена STEP-модель, позволившая согласовать конструктивные особенности изделия до запуска в производство.

Чертёж сварочного стола

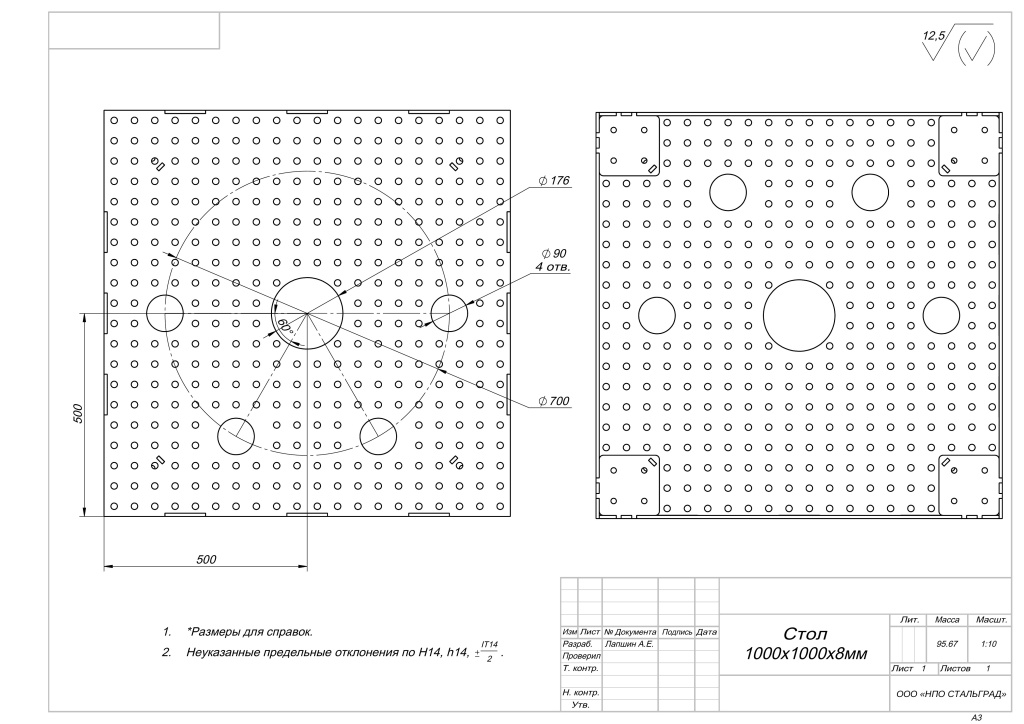

Ниже представлен чертёж сварочного стола D16 1000×1000×8 мм с центральным отверстием Ø176 мм и четырьмя дополнительными отверстиями Ø90 мм.

Чертёж сварочного стола D16 1000×1000×8 мм. Дополнительные 12 отверстий Ø11 мм согласованы отдельным изменением.

Результат проекта

Для ООО «ВСО УРАЛ» изготовлен сварочный стол D16 в нестандартном исполнении с дополнительными отверстиями и механической обработкой по согласованной документации.

Полученная конструкция предназначена для интеграции в производственный стенд заказчика и дальнейшего использования при выполнении технологических операций.

Этот проект демонстрирует возможности производства СтальГрад по изготовлению сварочных столов не только в стандартных размерах, но и по индивидуальным чертежам предприятий.

Изготовление сварочных столов на заказ

«НПО СтальГрад» производит сварочные столы D16 для промышленных предприятий, производственных участков, сборочных цехов и мастерских.

Мы предлагаем стандартные модели и нестандартные решения по чертежам, эскизам и техническим заданиям заказчика. Возможна дополнительная механическая обработка, изменение размеров и адаптация конструкции под конкретные производственные задачи.

Нужен сварочный стол по вашим размерам? Воспользуйтесь конструктором сварочного стола или отправьте нам чертёж для индивидуального расчёта.
