Изготовление модульного сварочного стола БРОНЯ 9500×3000 мм для НПО «Сфера Безопасности» от Стальград

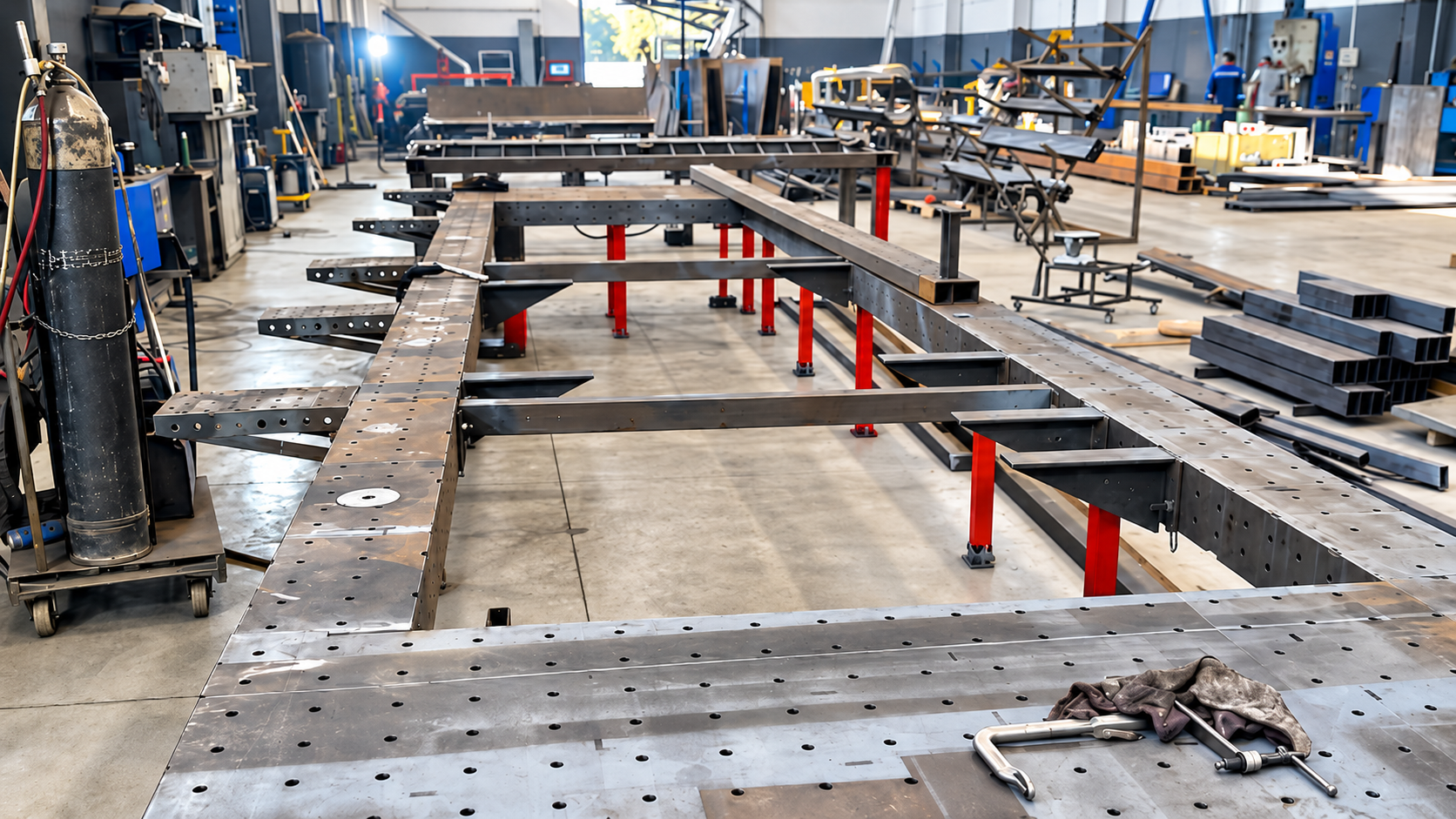

Модульный сварочный стол БРОНЯ 9500×3000 мм по индивидуальному проекту

Компания «НПО СтальГрад» изготовила крупногабаритную модульную сборочно-сварочную систему серии «БРОНЯ» для НПО «Сфера Безопасности».

Основой проекта стал сварочный стол с внешними габаритами 9500×3000 мм, изготовленный из конструкционной стали 09Г2С с рабочими поверхностями толщиной 10 мм.

Конструкция разработана для размещения, фиксации и сборки крупногабаритных металлоконструкций на производственном участке.

Задача заказчика

Заказчику требовалось организовать крупноформатное рабочее пространство для сборки и сварки длинномерных металлоконструкций.

Стандартные сварочные столы не обеспечивали необходимых размеров рабочей зоны. Поэтому было принято решение разработать сборную систему, состоящую из нескольких рабочих модулей.

Основные требования к оборудованию:

• рабочий контур размером 9500×3000 мм;
• возможность фиксации крупногабаритных изделий;
• применение сварочной оснастки D16;
• прочная металлическая конструкция;
• модульное исполнение из отдельных секций;
• возможность транспортировки и последующей сборки;
• изготовление по согласованным чертежам.

Технические характеристики

Особенности модульной конструкции

Главная особенность проекта — возможность объединения отдельных сварочных модулей в единую крупногабаритную рабочую систему.

В отличие от сплошной металлической плиты, конструкция имеет открытые внутренние зоны и соединительные перемычки, образующие общий рабочий контур.

Такое исполнение позволяет:

• размещать и фиксировать длинномерные металлоконструкции;
• использовать сварочные струбцины, упоры и фиксаторы D16;
• обеспечивать доступ к изделиям с разных сторон;
• изготавливать и транспортировать систему отдельными секциями;
• адаптировать конфигурацию под производственные задачи.

Состав модульной системы

Для реализации проекта разработаны рабочие секции нескольких типоразмеров:

• 3000×1000×10 мм — основные рабочие модули;
• 2500×350×10 мм — продольные секции;
• 2300×350×10 мм — поперечные соединительные секции;
• 1500×350×10 мм — дополнительные рабочие модули.

Отдельные секции соединяются в соответствии с согласованной схемой сборки. Рабочие поверхности оснащены системой отверстий D16 с шагом 50 мм.

Индивидуальное проектирование и изготовление

Перед запуском производства специалисты СтальГрад проработали общую конфигурацию конструкции, расположение рабочих секций, соединительных элементов и опор.

Для согласования технического решения подготовлены конструкторские чертежи общей сборки и отдельных модулей.

Изготовление выполнено на производственной площадке СтальГрад в Челябинске с учётом согласованных технических требований заказчика.

Чертежи модульного сварочного стола

Для реализации проекта разработана конструкторская документация модульного сварочного стола БРОНЯ с внешними габаритами 9500×3000 мм.

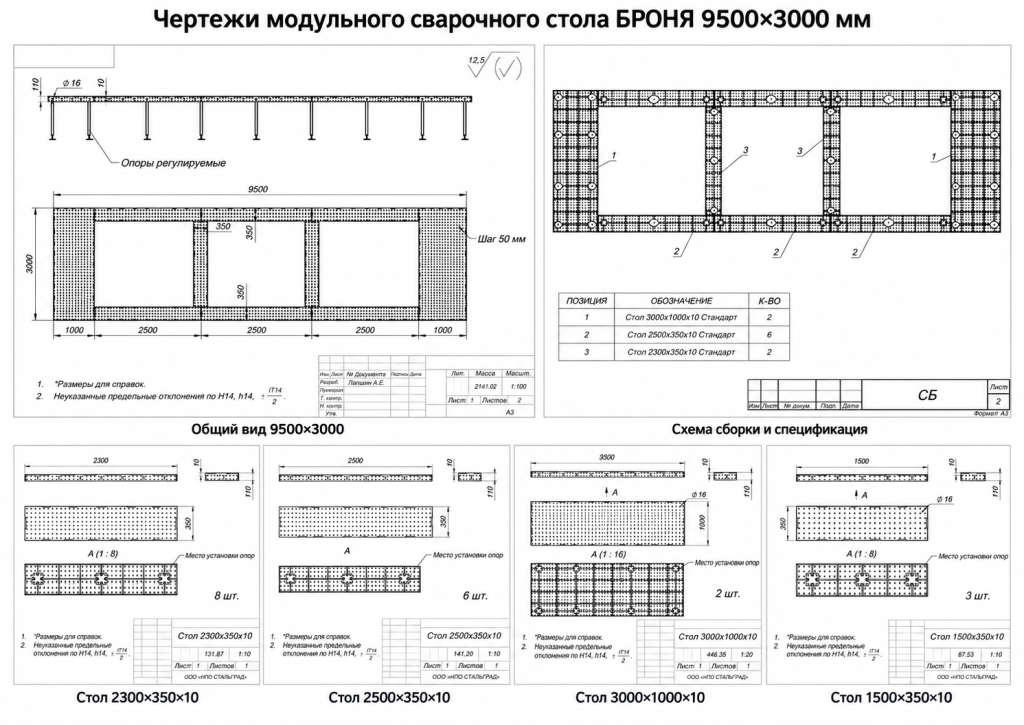

На сводном изображении представлены общий вид конструкции, схема сборки, расположение соединительных секций и чертежи четырёх типоразмеров рабочих модулей.

Общий вид, схема сборки и чертежи рабочих модулей сварочного стола БРОНЯ 9500×3000 мм. Нажмите на изображение для увеличения.

Результат проекта

Для НПО «Сфера Безопасности» изготовлена крупногабаритная модульная сборочно-сварочная система серии «БРОНЯ» по индивидуальным размерам и техническим требованиям.

Конструкция объединяет рабочие поверхности с системой отверстий D16, металлические опоры и соединительные элементы в единую систему для выполнения производственных операций.

Проект демонстрирует возможности СтальГрад по изготовлению нестандартных сварочных столов большой длины, проектированию сборных рабочих зон и адаптации оборудования под задачи предприятий.

Изготовление сварочных столов на заказ

Компания «НПО СтальГрад» производит сварочные столы D16, отдельные рабочие модули и крупногабаритные сборочные системы для промышленных предприятий.

Возможно изготовление по индивидуальным размерам, чертежам, эскизам и техническим заданиям заказчиков.

Нужен сварочный стол нестандартного размера? Воспользуйтесь конструктором сварочного стола БРОНЯ или отправьте нам техническое задание для расчёта стоимости, комплектации и сроков изготовления.
