Комплект оснастки D16 «ТРУБА» для профильной и круглой трубы

Комплект оснастки D16 «ТРУБА» для профильной и круглой трубы — готовый комплект оснастки для сварочных столов системы D16. Он предназначен для устойчивого позиционирования круглых и профильных труб, сборки перил, стоек, рам и пространственных конструкций.

Для каких задач

Выделяет отдельную потребность клиентов: фиксация труб и профиля. Такой комплект легко продавать вместе со столом для цеха металлоконструкций. Комплект рассчитан на профильная труба, круглая труба, перила, рамы, стойки, пространственные конструкции.

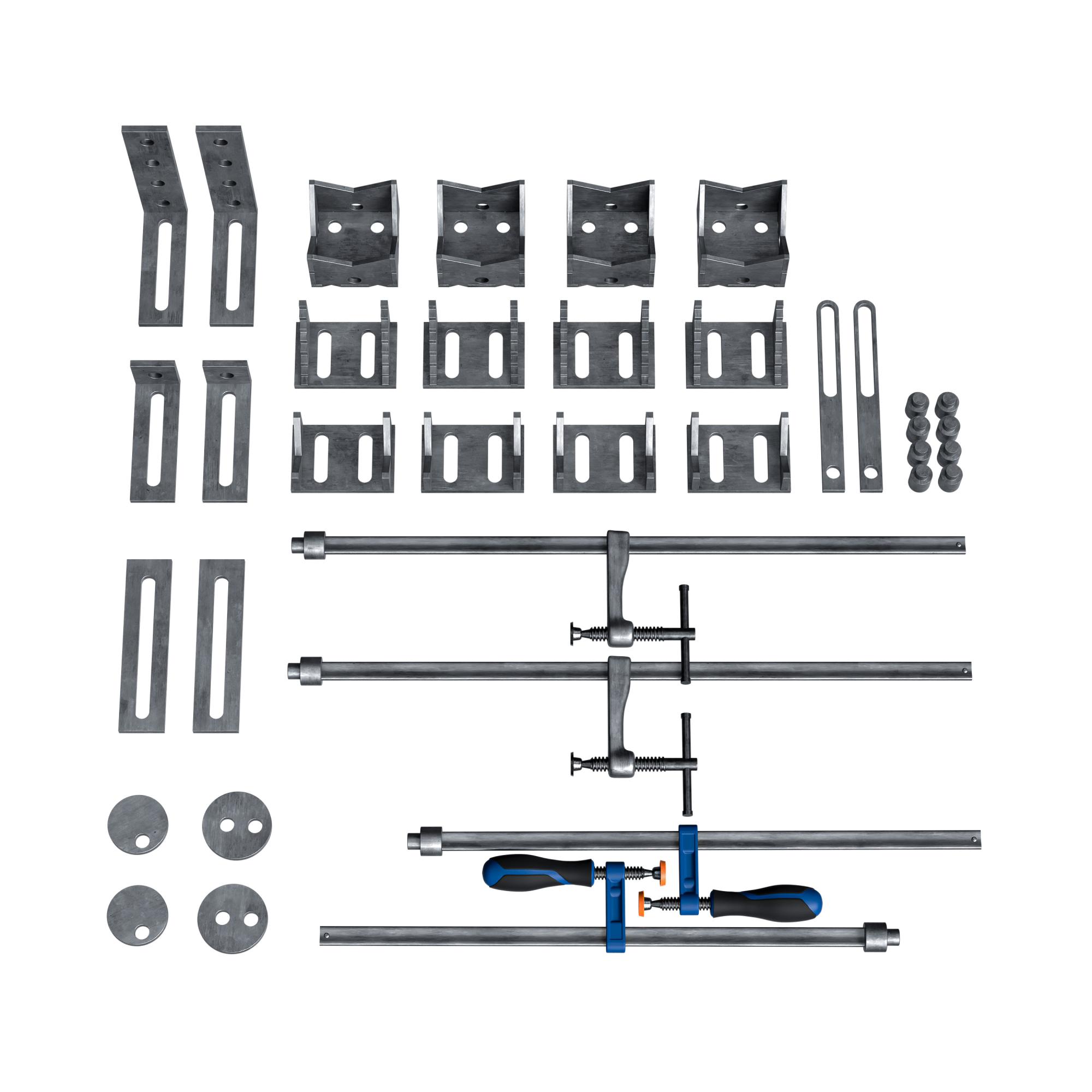

Комплектация

• Эксцентрик D16 ЭКС-65-01 Ø65 мм — 2 шт.
• Эксцентрик D16 ЭКС-75-02 Ø75 мм — 2 шт.
• Упор прямой с длинным пазом D16 УП-3 200×50 мм — 2 шт.
• Упор универсальный D16 УП-УН-01 235×25 мм — 2 шт.
• Угловой упор D16 УП-УГ-01 150×50 мм — 2 шт.
• Угловой упор D16 УП-УГ-04 200×150 мм — 2 шт.
• Держатель трубы D16 ДТ-01 116×80×46 мм — 4 шт.
• Держатель трубы D16 ДТ-02 100×100×76 мм — 4 шт.
• Ступенчатый упор D16 УП-СТ 116×80×78 мм — 4 шт.
• Кованая струбцина D16 Кованая струбцина 380 высота зажима 380 мм — 2 шт.
• Струбцина D16 Струбцина 320 высота зажима 320 мм — 2 шт.
• Упор цилиндрический D16 Упор «Бочонок» D16 — 8 шт.

Преимущества

• держатели труб, ступенчатые и угловые упоры, регулируемые элементы и высокие струбцины для объёмных заготовок
• все элементы подобраны для совместной работы на поверхности D16 с шагом отверстий 50 мм
• готовое решение под трубу и профиль; позволяет сразу оснастить рабочее место для специализированных заказов
• комплект можно использовать как готовое решение или дополнять другой оснасткой D16

Основные характеристики

• Количество предметов: 36
• Количество уникальных позиций: 12
• Система: D16, шаг отверстий 50 мм
• Материал: сталь Ст3 и стальные зажимные элементы
• Общий вес элементов: 28,62 кг
• Форма поставки: комплект оснастки
• Страна производства: Россия
• Гарантия: 12 месяцев

Применение

Рекомендуемые места применения: цеха металлоконструкций, производства ограждений и перил, ремонтные и монтажные мастерские. При подборе оснастки следует учитывать размеры заготовок, технологическую карту, конфигурацию сварочного стола и требуемую повторяемость сборки.
