Комплект оснастки D16 «РОБО» для повторяемых и роботизированных сварочных операций

Комплект оснастки D16 «РОБО» для повторяемых и роботизированных сварочных операций — готовый комплект оснастки для сварочных столов системы D16. Он предназначен для построения повторяемых сборочных схем, точного пространственного позиционирования и роботизированной сварки.

Для каких задач

Сделан под повторяемость: крупные упоры, 3D-углы, блоки расширения, транспортиры, добавочные плиты и усиленные прижимы. Комплект рассчитан на роботизированная сварка, повторяемые партии, точное позиционирование деталей.

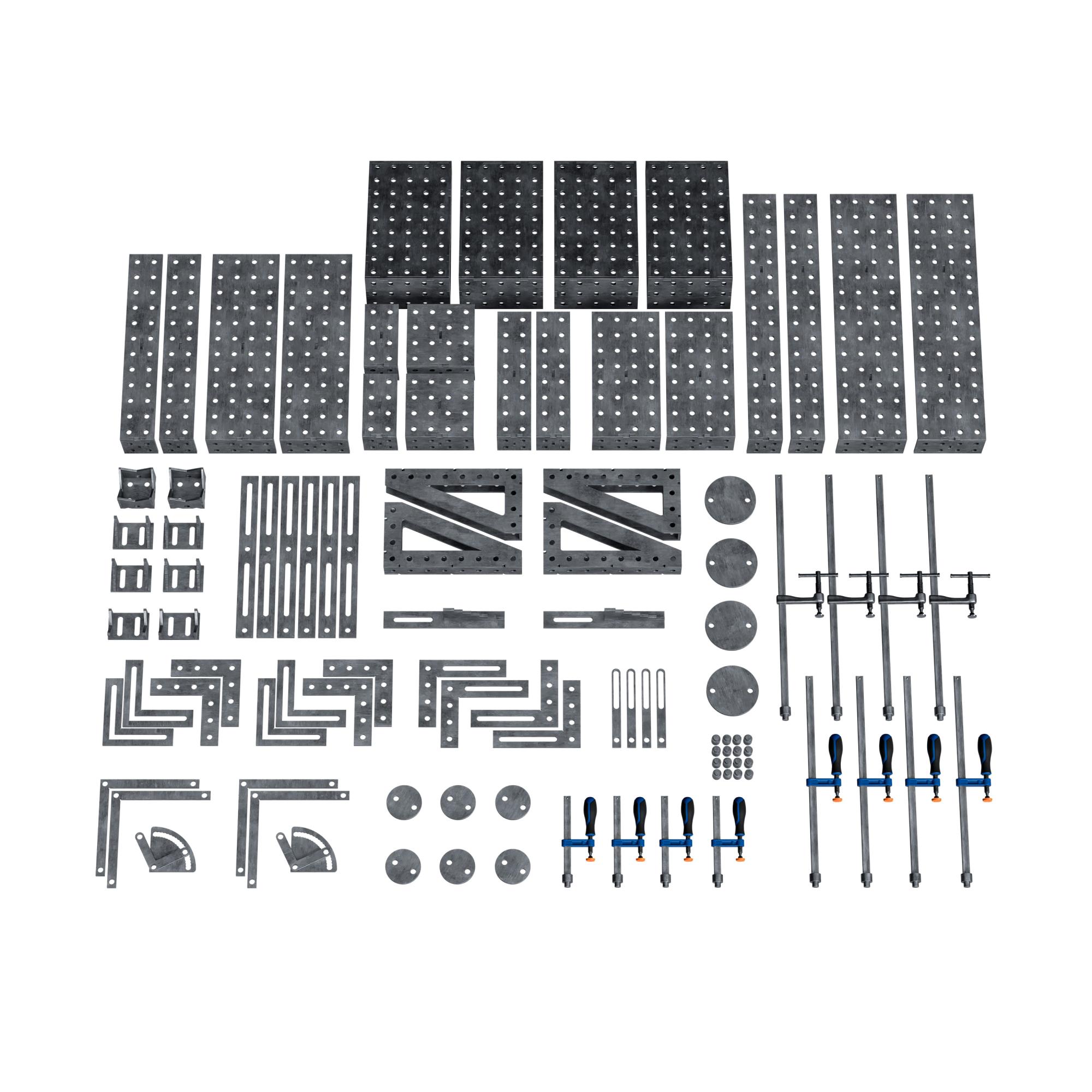

Комплектация

• Эксцентрик D16 ЭКС-100-02 Ø100 мм — 6 шт.
• Эксцентрик D16 ЭКС-150-02 Ø150 мм — 4 шт.
• Упор прямой длинный D16 УП-П-500 500×50 мм — 6 шт.
• Упор универсальный D16 УП-УН-01 235×25 мм — 4 шт.
• Упор-транспортир D16 Упор «Транспортир» 130×130 мм — 2 шт.
• Угол монтажный D16 УГ-280 280×280 мм — 4 шт.
• Угол монтажный с пазом D16 УГ-200(1) 200×200 мм — 4 шт.
• Угол монтажный с отверстиями D16 УГ-200(2) 200×200 мм — 4 шт.
• Угол монтажный комбинированный D16 УГ-250 250×200 мм — 4 шт.
• Держатель трубы D16 ДТ-01 116×80×46 мм — 2 шт.
• Держатель трубы D16 ДТ-02 100×100×76 мм — 2 шт.
• Ступенчатый упор D16 УП-СТ 116×80×78 мм — 4 шт.
• Угол 3D D16 УГОЛ 3Д 400×66×200 мм — 4 шт.
• Горка монтажная D16 Горка монтажная 350×50×190 мм — 2 шт.
• Блок расширения D16 Блок расширения 450×250×150 мм — 4 шт.
• Плита добавочная D16 ПД-8-200x100 200×100 мм — 2 шт.
• Плита добавочная D16 ПД-8-200x200 200×200 мм — 2 шт.
• Плита добавочная D16 ПД-8-400x100 400×100 мм — 2 шт.
• Плита добавочная D16 ПД-8-400x200 400×200 мм — 2 шт.
• Плита добавочная D16 ПД-8-600x100 600×100 мм — 2 шт.
• Плита добавочная D16 ПД-8-600x200 600×200 мм — 2 шт.
• Плита добавочная D16 ПД-8-800x100 800×100 мм — 2 шт.
• Плита добавочная D16 ПД-8-800x200 800×200 мм — 2 шт.
• Кованая струбцина D16 Кованая струбцина 190 высота зажима 190 мм — 4 шт.
• Кованая струбцина D16 Кованая струбцина 380 высота зажима 380 мм — 4 шт.
• Струбцина D16 Струбцина 320 высота зажима 320 мм — 4 шт.
• Упор цилиндрический D16 Упор «Бочонок» D16 — 16 шт.

Преимущества

• крупные регулируемые упоры, транспортиры, 3D-элементы, блоки расширения, добавочные плиты и усиленные прижимы
• все элементы подобраны для совместной работы на поверхности D16 с шагом отверстий 50 мм
• проектный набор для повторяемых операций; позволяет стандартизировать оснастку и ускорить запуск серийной сборки
• комплект можно использовать как готовое решение или дополнять другой оснасткой D16

Основные характеристики

• Количество предметов: 100
• Количество уникальных позиций: 27
• Система: D16, шаг отверстий 50 мм
• Материал: сталь Ст3 и стальные зажимные элементы
• Общий вес элементов: 242,68 кг
• Форма поставки: комплект оснастки
• Страна производства: Россия
• Гарантия: 12 месяцев

Применение

Рекомендуемые места применения: роботизированные сварочные комплексы, серийные производства и проектные сборочные участки. При подборе оснастки следует учитывать размеры заготовок, технологическую карту, конфигурацию сварочного стола и требуемую повторяемость сборки.
