Комплект оснастки D16 «РАМА» для сварки рам и каркасов

Комплект оснастки D16 «РАМА» для сварки рам и каркасов — готовый комплект оснастки для сварочных столов системы D16. Он предназначен для точной сборки рам, каркасов, дверей, ворот и других прямоугольных металлоконструкций.

Для каких задач

Содержит длинные упоры, углы и угловые фиксаторы — то, что чаще всего нужно при сборке прямоугольных конструкций. Комплект рассчитан на сварка рам, каркасов, дверей, ворот, прямоугольных металлоконструкций.

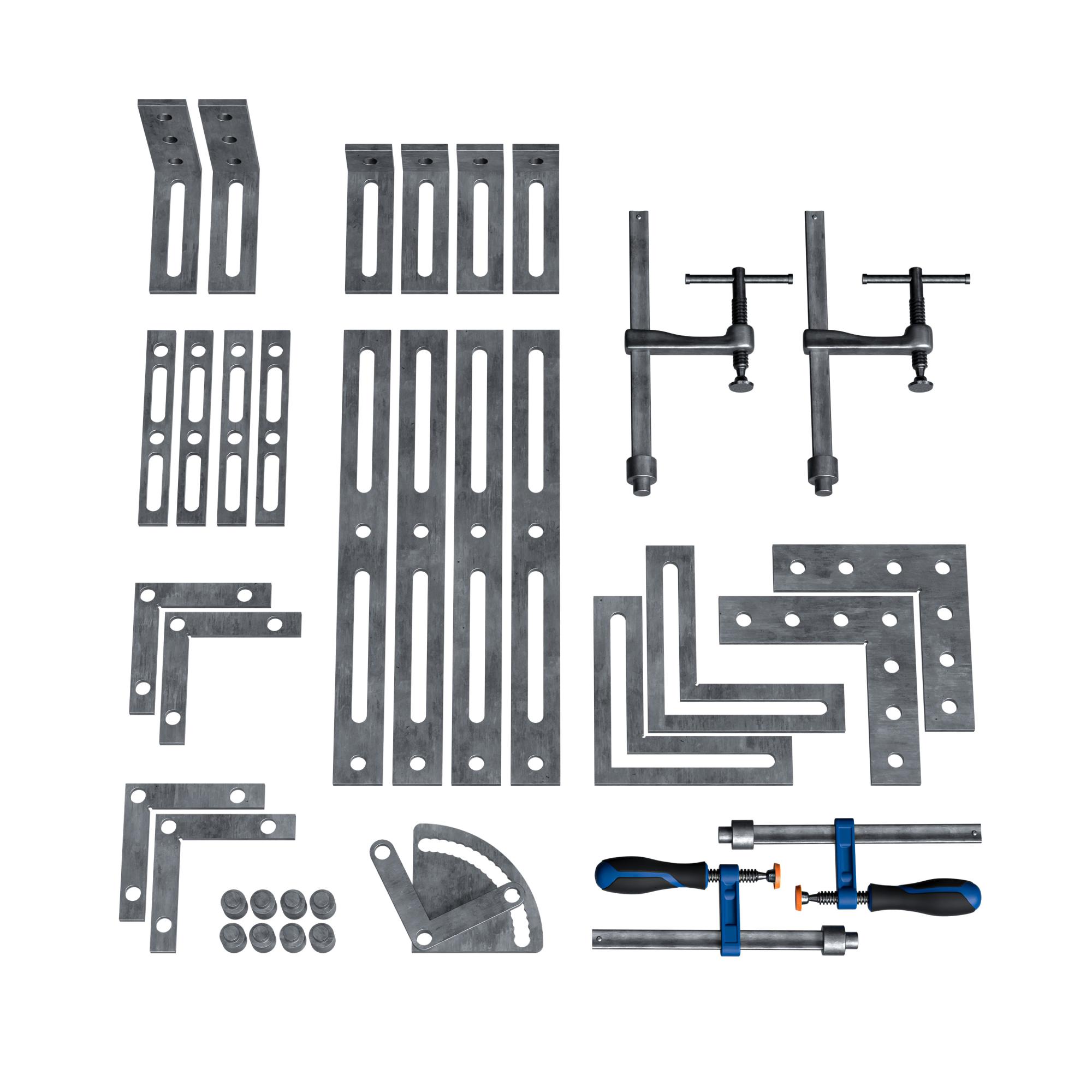

Комплектация

• Упор прямой длинный D16 УП-П-500 500×50 мм — 4 шт.
• Упор прямой D16 УП-П-220 220×30 мм — 4 шт.
• Упор-транспортир D16 Упор «Транспортир» 130×130 мм — 1 шт.
• Угол монтажный D16 УГ-140 140×140 мм — 4 шт.
• Угол монтажный с пазом D16 УГ-200(1) 200×200 мм — 2 шт.
• Угол монтажный с отверстиями D16 УГ-200(2) 200×200 мм — 2 шт.
• Угловой упор D16 УП-УГ-01 150×50 мм — 4 шт.
• Угловой упор D16 УП-УГ-03 150×150 мм — 2 шт.
• Кованая струбцина D16 Кованая струбцина 190 высота зажима 190 мм — 2 шт.
• Струбцина D16 Струбцина 170 высота зажима 170 мм — 2 шт.
• Упор цилиндрический D16 Упор «Бочонок» D16 — 8 шт.

Преимущества

• длинные прямые упоры, монтажные углы, транспортир и усиленные прижимы для геометрии рамных изделий
• все элементы подобраны для совместной работы на поверхности D16 с шагом отверстий 50 мм
• специализированный набор под рамные конструкции; сокращает время подбора оснастки и переналадки рабочего места
• комплект можно использовать как готовое решение или дополнять другой оснасткой D16

Основные характеристики

• Количество предметов: 35
• Количество уникальных позиций: 11
• Система: D16, шаг отверстий 50 мм
• Материал: сталь Ст3 и стальные зажимные элементы
• Общий вес элементов: 29,05 кг
• Форма поставки: комплект оснастки
• Страна производства: Россия
• Гарантия: 12 месяцев

Применение

Рекомендуемые места применения: производства металлоконструкций, дверей и ворот, ремонтные и сборочные участки. При подборе оснастки следует учитывать размеры заготовок, технологическую карту, конфигурацию сварочного стола и требуемую повторяемость сборки.
