Профессиональный комплект оснастки D16 «ПРОФИ» для сварочного стола

Профессиональный комплект оснастки D16 «ПРОФИ» для сварочного стола — готовый комплект оснастки для сварочных столов системы D16. Он предназначен для регулярных производственных работ, сложного позиционирования деталей и сборки плоских и пространственных конструкций.

Для каких задач

Главный апсейл к столу: больше прижимов, разные типы упоров, 3D-элементы и добавочные плиты для сложных сборок. Комплект рассчитан на производственные участки, постоянные сварочные работы, столы 1500×1000 и 2000×1000.

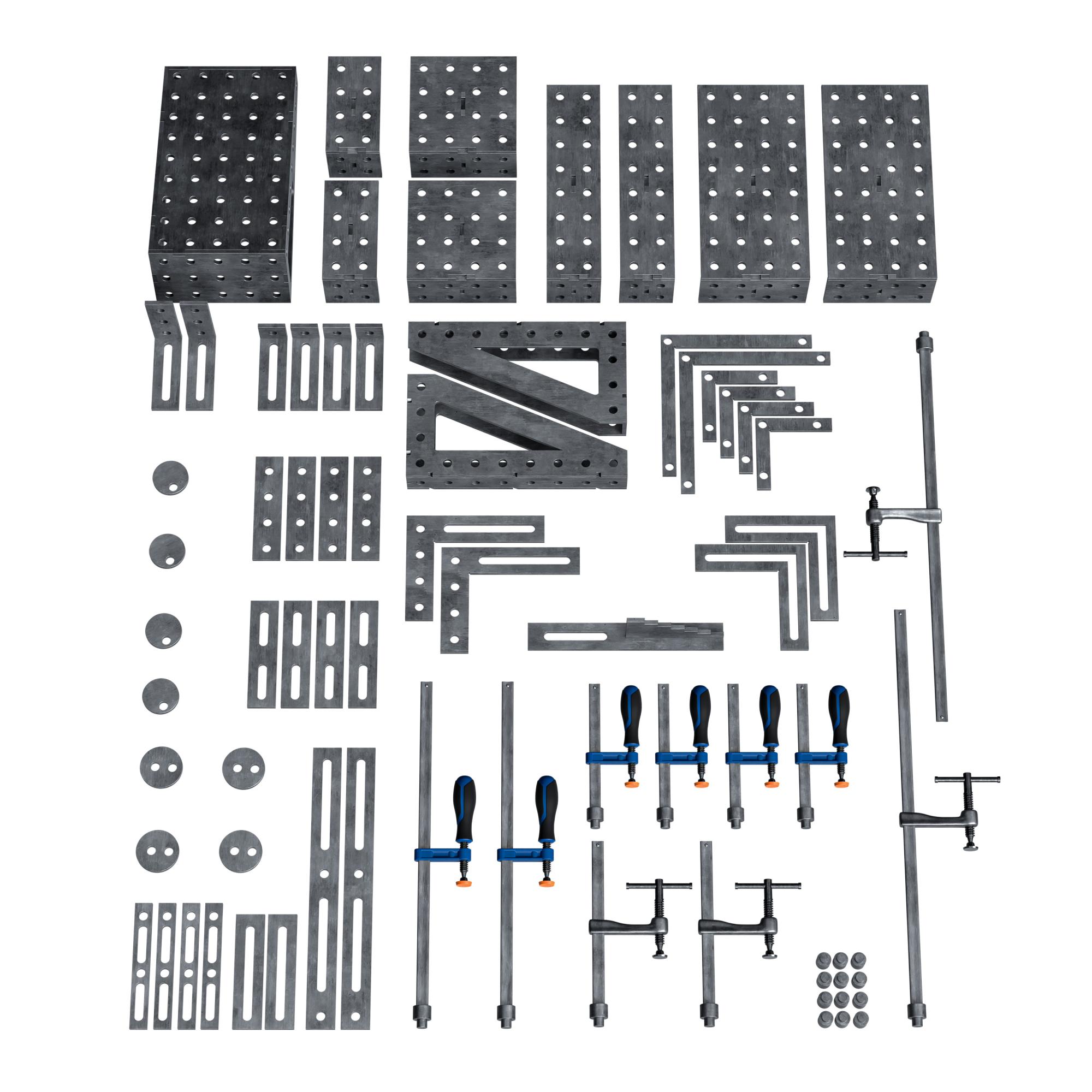

Комплектация

• Эксцентрик D16 ЭКС-65-01 Ø65 мм — 4 шт.
• Эксцентрик D16 ЭКС-75-02 Ø75 мм — 4 шт.
• Упор прямой с отверстиями D16 УП-1 200×50 мм — 4 шт.
• Упор прямой с пазами D16 УП-2 200×50 мм — 4 шт.
• Упор прямой с длинным пазом D16 УП-3 200×50 мм — 2 шт.
• Упор прямой длинный D16 УП-П-500 500×50 мм — 2 шт.
• Упор прямой D16 УП-П-220 220×30 мм — 4 шт.
• Угол монтажный D16 УГ-140 140×140 мм — 4 шт.
• Угол монтажный D16 УГ-280 280×280 мм — 2 шт.
• Угол монтажный с пазом D16 УГ-200(1) 200×200 мм — 2 шт.
• Угол монтажный комбинированный D16 УГ-250 250×200 мм — 2 шт.
• Угловой упор D16 УП-УГ-01 150×50 мм — 4 шт.
• Угловой упор D16 УП-УГ-03 150×150 мм — 2 шт.
• Угол 3D D16 УГОЛ 3Д 400×66×200 мм — 2 шт.
• Горка монтажная D16 Горка монтажная 350×50×190 мм — 1 шт.
• Блок расширения D16 Блок расширения 450×250×150 мм — 1 шт.
• Плита добавочная D16 ПД-8-200x100 200×100 мм — 2 шт.
• Плита добавочная D16 ПД-8-200x200 200×200 мм — 2 шт.
• Плита добавочная D16 ПД-8-400x100 400×100 мм — 2 шт.
• Плита добавочная D16 ПД-8-400x200 400×200 мм — 2 шт.
• Кованая струбцина D16 Кованая струбцина 190 высота зажима 190 мм — 2 шт.
• Кованая струбцина D16 Кованая струбцина 380 высота зажима 380 мм — 2 шт.
• Струбцина D16 Струбцина 170 высота зажима 170 мм — 4 шт.
• Струбцина D16 Струбцина 320 высота зажима 320 мм — 2 шт.
• Упор цилиндрический D16 Упор «Бочонок» D16 — 12 шт.

Преимущества

• расширенный набор упоров, углов, струбцин, 3D-элементов, блока расширения и добавочных плит
• все элементы подобраны для совместной работы на поверхности D16 с шагом отверстий 50 мм
• полная профессиональная комплектация одной позицией; подходит как основной апсейл к сварочному столу
• комплект можно использовать как готовое решение или дополнять другой оснасткой D16

Основные характеристики

• Количество предметов: 74
• Количество уникальных позиций: 25
• Система: D16, шаг отверстий 50 мм
• Материал: сталь Ст3 и стальные зажимные элементы
• Общий вес элементов: 99,44 кг
• Форма поставки: комплект оснастки
• Страна производства: Россия
• Гарантия: 12 месяцев

Применение

Рекомендуемые места применения: производственные цеха, участки металлоконструкций и профессиональные сварочные посты. При подборе оснастки следует учитывать размеры заготовок, технологическую карту, конфигурацию сварочного стола и требуемую повторяемость сборки.
