Состав комплекта
Базовый комплект оснастки D16 «БАЗИС» для сварочного стола — готовый комплект оснастки для сварочных столов системы D16. Он предназначен для универсального оснащения сварочного стола и выполнения большинства типовых операций базирования, прижима и сборки.
Для каких задач
Самый массовый набор: прямые и угловые упоры, эксцентрики, струбцины и бочонки закрывают большую часть типовых задач. Комплект рассчитан на универсальные сварочные посты, малое производство, сервисные мастерские.

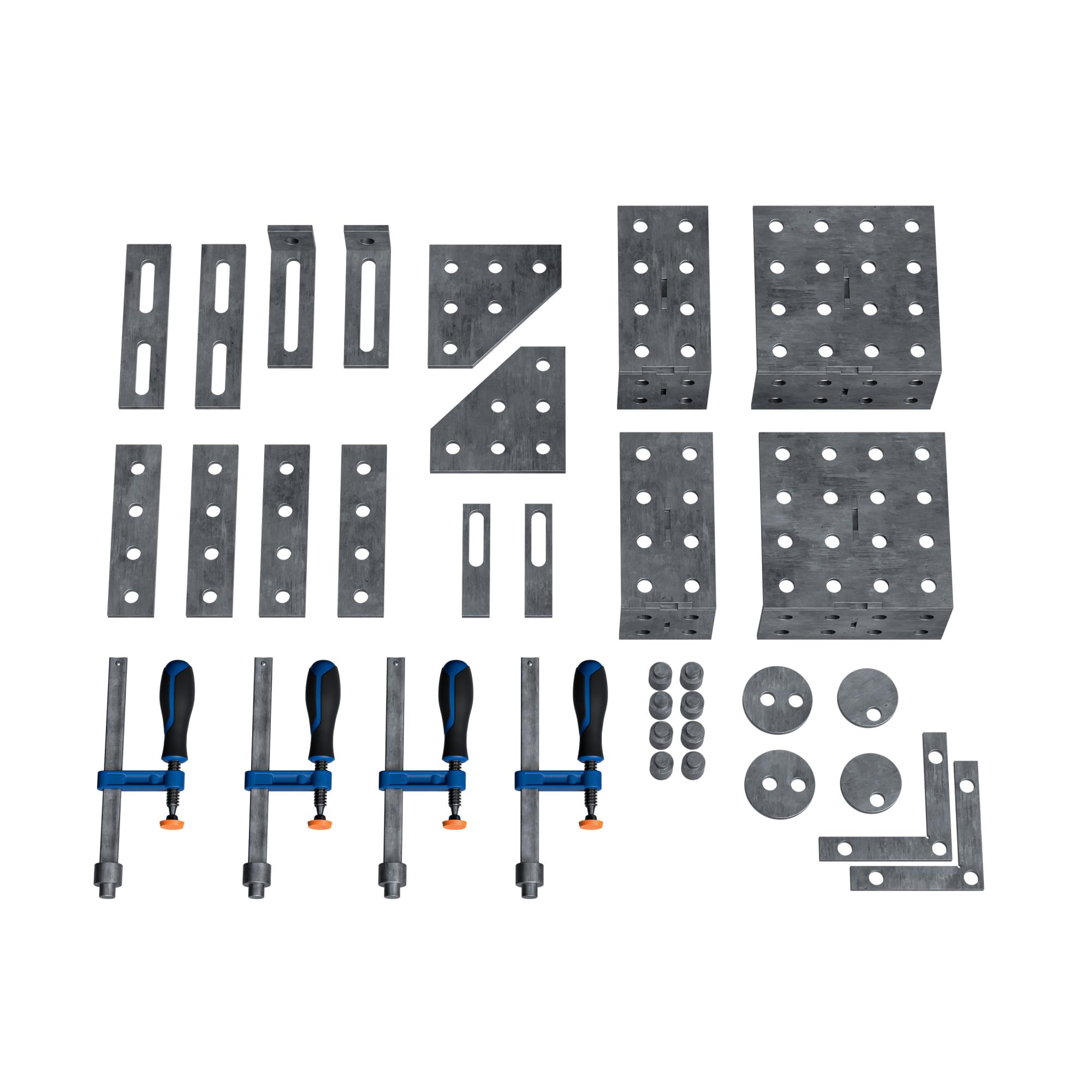

Комплектация
- Эксцентрик D16 ЭКС-65-01 Ø65 мм — 2 шт.
- Эксцентрик D16 ЭКС-75-02 Ø75 мм — 2 шт.
- Упор прямой с отверстиями D16 УП-1 200×50 мм — 4 шт.
- Упор прямой с пазами D16 УП-2 200×50 мм — 2 шт.
- Упор прямой малый D16 УП-4 130×30 мм — 2 шт.
- Упор-пластина D16 УП-6 150×150 мм — 2 шт.
- Угол монтажный D16 УГ-140 140×140 мм — 2 шт.
- Угловой упор D16 УП-УГ-01 150×50 мм — 2 шт.
- Плита добавочная D16 ПД-6-200x100 200×100 мм — 2 шт.
- Плита добавочная D16 ПД-6-200x200 200×200 мм — 2 шт.
- Струбцина D16 Струбцина 170 высота зажима 170 мм — 4 шт.
- Упор цилиндрический D16 Упор «Бочонок» D16 — 8 шт.
Преимущества
- сбалансированный состав для прямого, углового и регулируемого позиционирования деталей
- все элементы подобраны для совместной работы на поверхности D16 с шагом отверстий 50 мм
- универсальный набор одной позицией для большинства повседневных задач; снижает риск недокомплектации рабочего места
- комплект можно использовать как готовое решение или дополнять другой оснасткой D16
Основные характеристики
- Количество предметов: 34
- Количество уникальных позиций: 12
- Система: D16, шаг отверстий 50 мм
- Материал: сталь Ст3 и стальные зажимные элементы
- Общий вес элементов: 19,86 кг
- Форма поставки: комплект оснастки
- Страна производства: Россия
- Гарантия: 12 месяцев
Применение
Рекомендуемые места применения: малые производства, сервисные мастерские, ремонтные цеха и универсальные сварочные посты. При подборе оснастки следует учитывать размеры заготовок, технологическую карту, конфигурацию сварочного стола и требуемую повторяемость сборки.
Общие свойства
Вес, кг
19.86
Материал корпуса
сталь Ст3; стальные зажимные элементы
Назначение
для универсального оснащения сварочного стола и выполнения большинства типовых операций базирования, прижима и сборки
Место применения
малые производства, сервисные мастерские, ремонтные цеха и универсальные сварочные посты
Модель
БАЗИС
Цвет
черный / металл
Код конфигурации
Р/019
Варианты цветов
без выбора цвета
Тип покрытия
рабочие поверхности без окраски
Страна производитель
Россия
Гарантия
12 месяцев
Особенности
34 предмета; 12 уникальных позиций; совместимость D16; сбалансированный состав для прямого, углового и регулируемого позиционирования деталей
Срок службы
10 лет
Преимущества для закупки
универсальный набор одной позицией для большинства повседневных задач; снижает риск недокомплектации рабочего места
Соответствие ФГОС
может применяться для оснащения учебных мастерских при соблюдении проекта оснащения
Соответствие ГОСТ
применяется совместно со сварочными столами и рабочими местами; соответствие конкретному ГОСТ определяется проектом оснащения
Доп. нормы/рекомендации
подбирать комплект с учетом размеров заготовок, технологической карты, конфигурации стола D16 и требуемой повторяемости сборки
Комлпектация
Комплектация
- Эксцентрик D16 ЭКС-65-01 Ø65 мм артикул: СД129749 - 2 шт.
- Эксцентрик D16 ЭКС-75-02 Ø75 мм артикул: СД129750 - 2 шт.
- Упор прямой с отверстиями D16 УП-1 200×50 мм артикул: СД129753 - 4 шт.
- Упор прямой с пазами D16 УП-2 200×50 мм артикул: СД129754 - 2 шт.
- Упор прямой малый D16 УП-4 130×30 мм артикул: СД129756 - 2 шт.
- Упор-пластина D16 УП-6 150×150 мм артикул: СД129758 - 2 шт.
- Угол монтажный D16 УГ-140 140×140 мм артикул: СД129763 - 2 шт.
- Угловой упор D16 УП-УГ-01 150×50 мм артикул: СД129768 - 2 шт.
- Плита добавочная D16 ПД-6-200x100 200×100 мм артикул: СД129777 - 2 шт.
- Плита добавочная D16 ПД-6-200x200 200×200 мм артикул: СД129778 - 2 шт.
- Струбцина D16 Струбцина 170 высота зажима 170 мм артикул: СД129795 - 4 шт.
- Упор цилиндрический D16 Упор «Бочонок» D16 артикул: СД129797 - 8 шт.
